疫情期間,，勤洗手是和戴口罩同等重要的一項防護工作,。

國內疫情暫緩，國外疫情還是很嚴重,。平時用洗手液,，必須用手去按壓，手上的細菌很有可能會殘留在按壓處,。

今天我們來介紹一個國外小哥做的構造十分簡單的無接觸式洗手液輔助器,。

項目的主要材料涉及一塊Arduino板子，一個舵機,，一個超聲波傳感器,。自己在家DIY一個，不僅能一定程度上減少病菌殘留,，還能省一點洗手液,。

材料清單

• Arduino Nano（其他的Arduino也行）

• 超聲波傳感器（ HC-SR04）

• 舵機（首選金屬齒輪的）

• 跳線（母母頭）

• 熱熔膠槍

• 自攻螺絲 * 1

• 0.8mm銅線（0.5米）

• 塑料盒子

• 尺子

• 洗手液

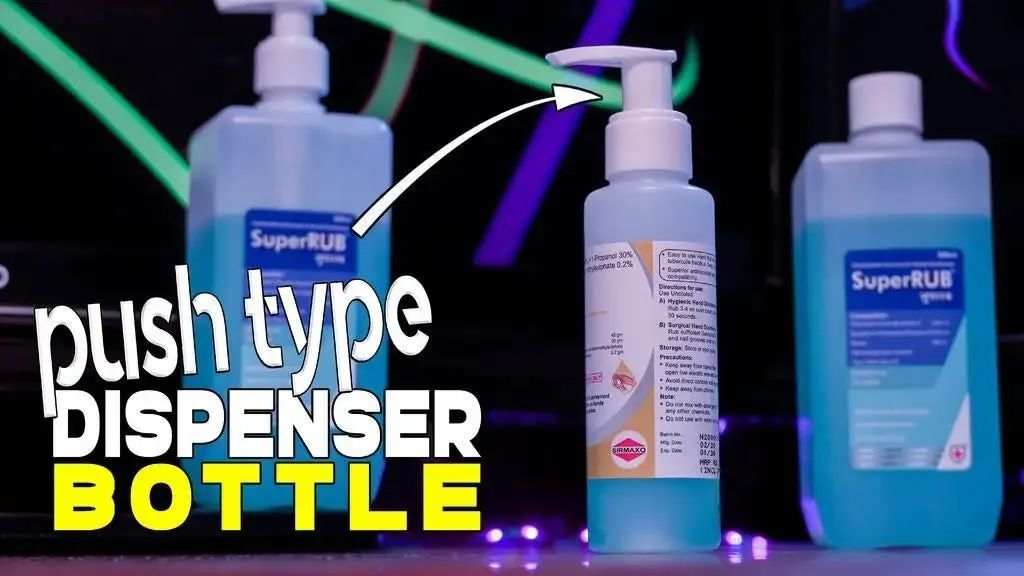

洗手液選擇

因為只是做一個外接的輔助的裝置，所以我們需要選一個按壓式的洗手液瓶子,。

元器件選擇

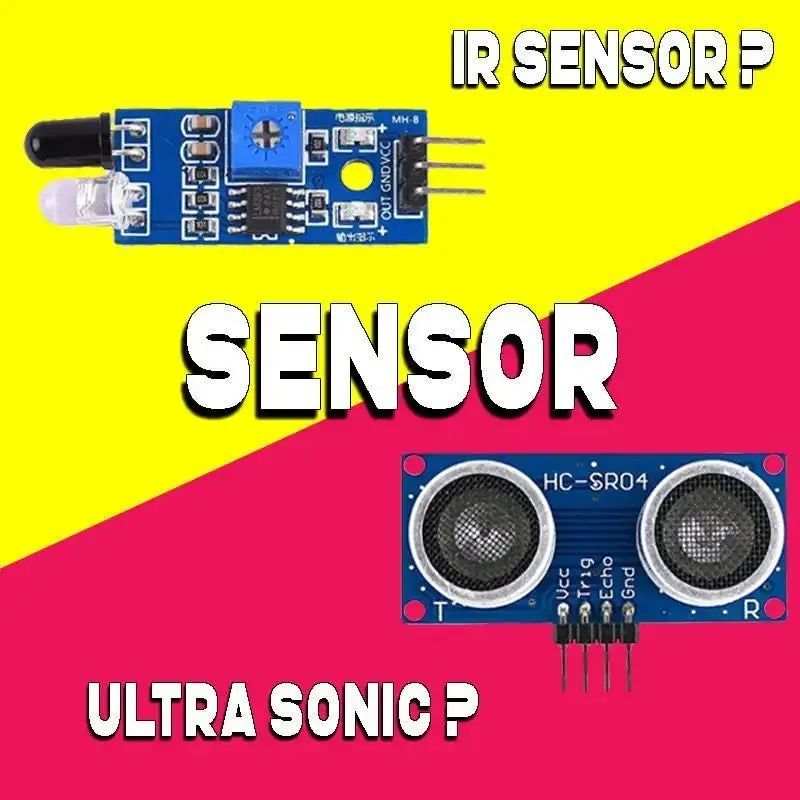

傳感器

首先,，我們需要一個傳感器來感受到手的靠近，這也相當于是觸發整個系統的開關,。

正常來想,，有兩種選擇。

• 使用紅外傳感器

• 使用超聲波傳感器

紅外傳感器雖然更便宜,，但有時候會不那么準確,，所以綜合考慮，還是用了HC-SR04超聲波傳感器,，它的有效距離可以低至2cm,。

電機

想要實現“按壓”的效果，我們可能會需要泵,、電機或者其他的電子元器件,。

一開始想到用個微型的蠕動泵，但是它需要放到洗手 液的瓶子里面,，比較麻煩,，也不是很安全。

綜合考慮，決定使用一個帶有金屬齒輪的舵機,，來獲得最大扭矩,，從洗手液的外部來構建一個按壓裝置。

微控制器

整個項目,，當然需要一個微控制器來控制輸入和輸出,，Arduino是一個比較好的選擇，易于調整參數,，微調輸出,，這里使用了Arduino Nano。

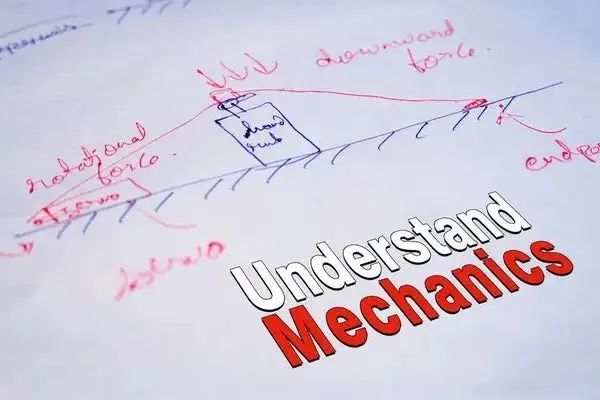

機械結構選擇

正式動手之前,，還需要想好機械布置,。

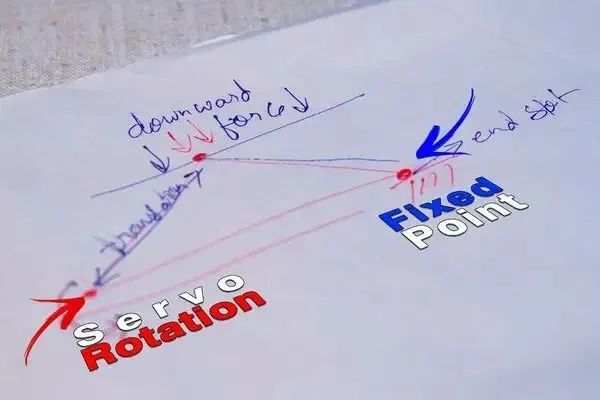

首先，肯定需要一個力,，來推動洗手液的噴嘴向下噴出液體,。由于我們選用的是舵機，提供的是圓周運動,，并不能直接形成一個向下的壓力,，所以還需要構建一個簡單的機械裝置。這里想到用類似滑輪的結構,，固定住一端,，然后把電機轉動的旋轉力轉換成向下的推動力。我們用到了銅線來傳遞這個矢量力,，聽起來很復雜,，但是其實很簡單。

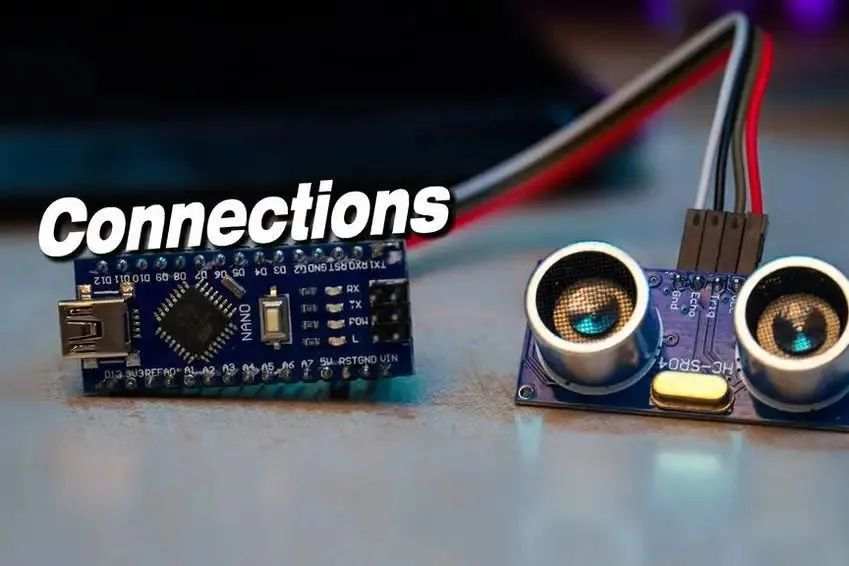

元器件連接

連接也很簡單,！

傳感器到Arduino

• Trigger - D10

• Echo - D11

• VCC - VCC

• GND - GND

舵機到Arduino

• Signal - D9

• VCC - VIN

• GND - GND

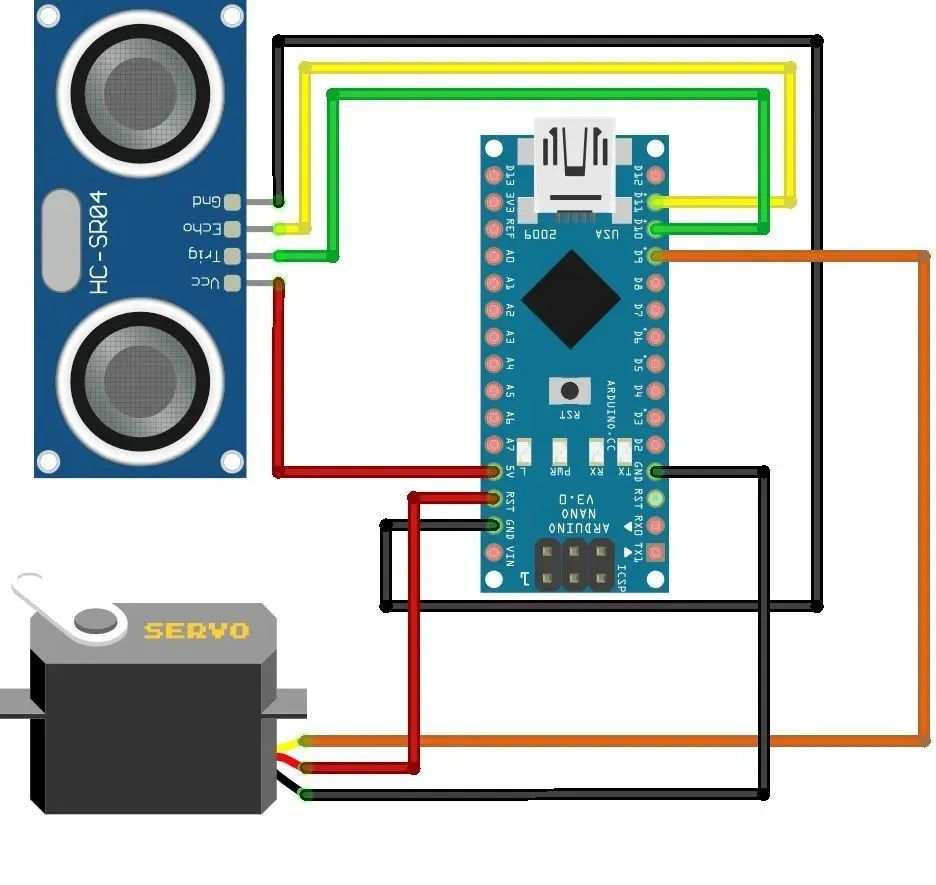

連接的電路圖

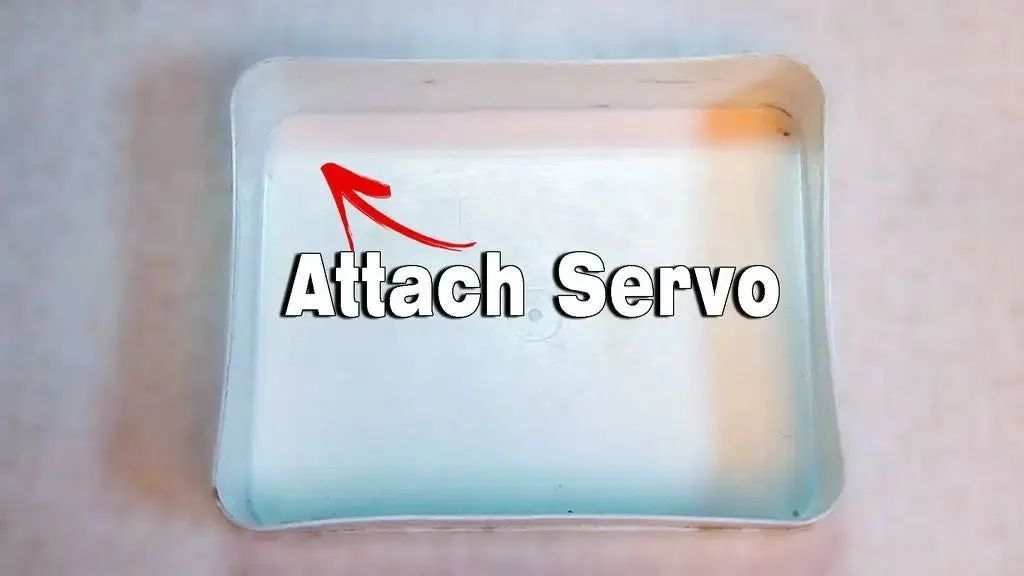

舵機固定

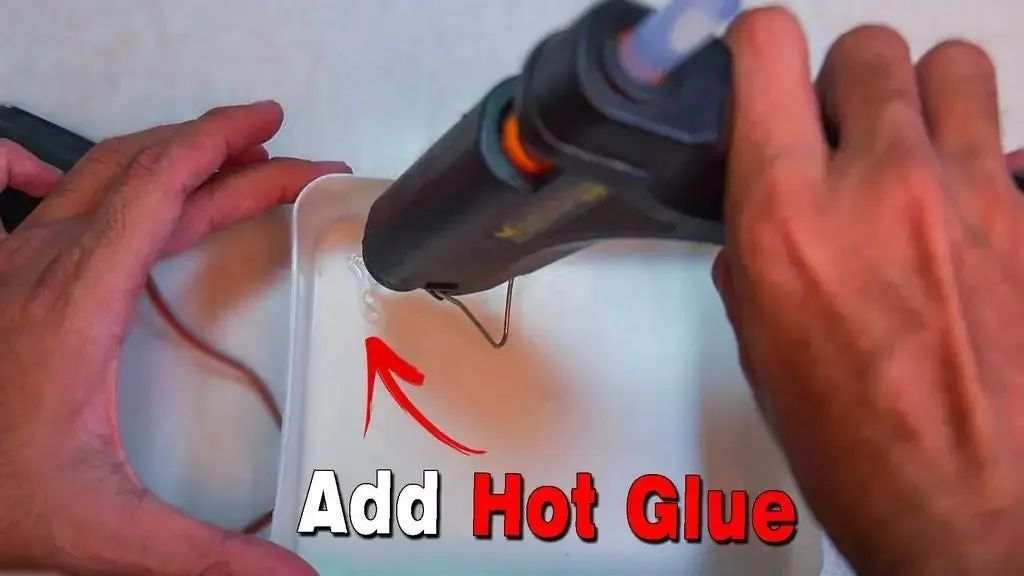

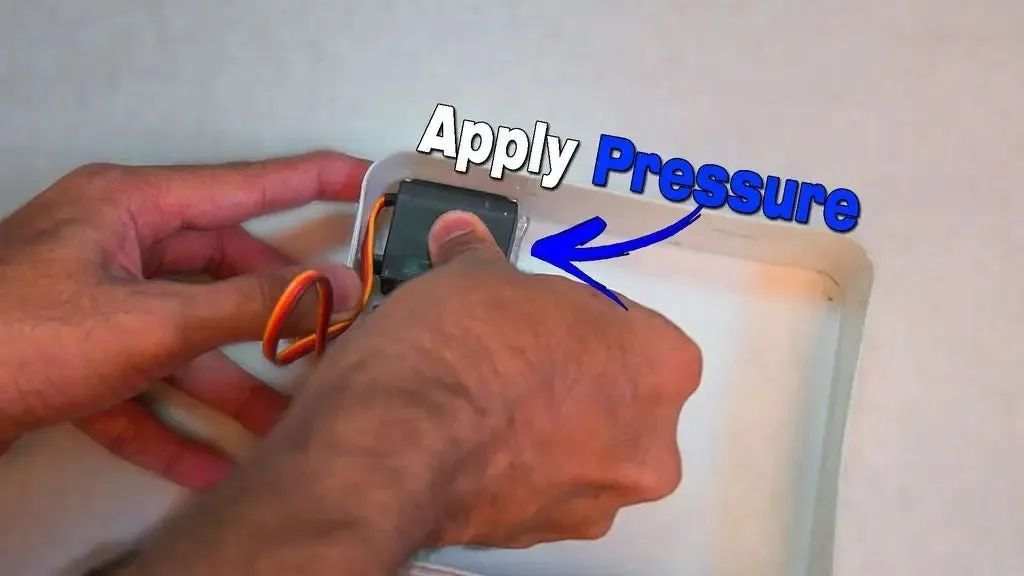

第一步就是把電機固定到塑料盒子里面,。

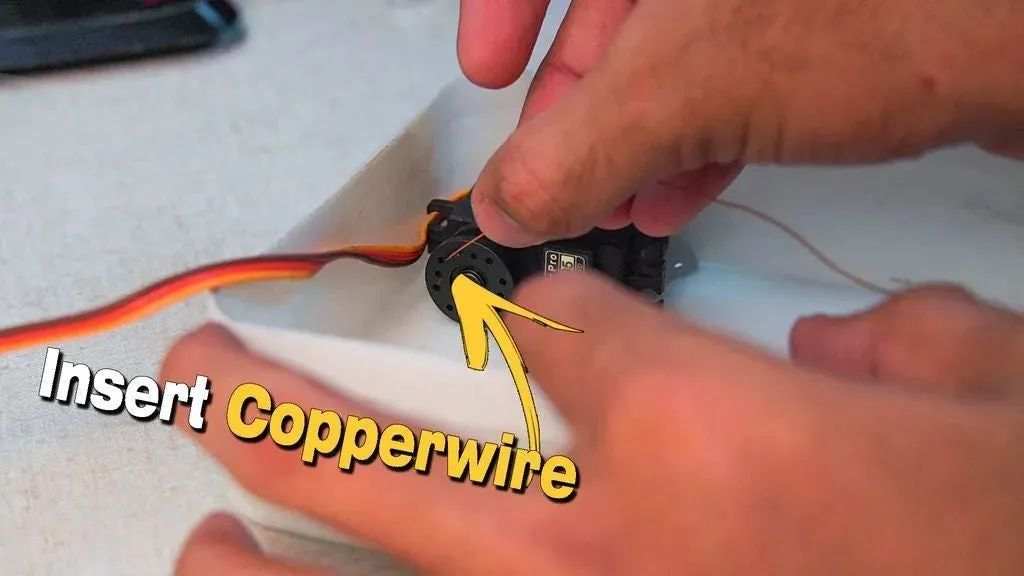

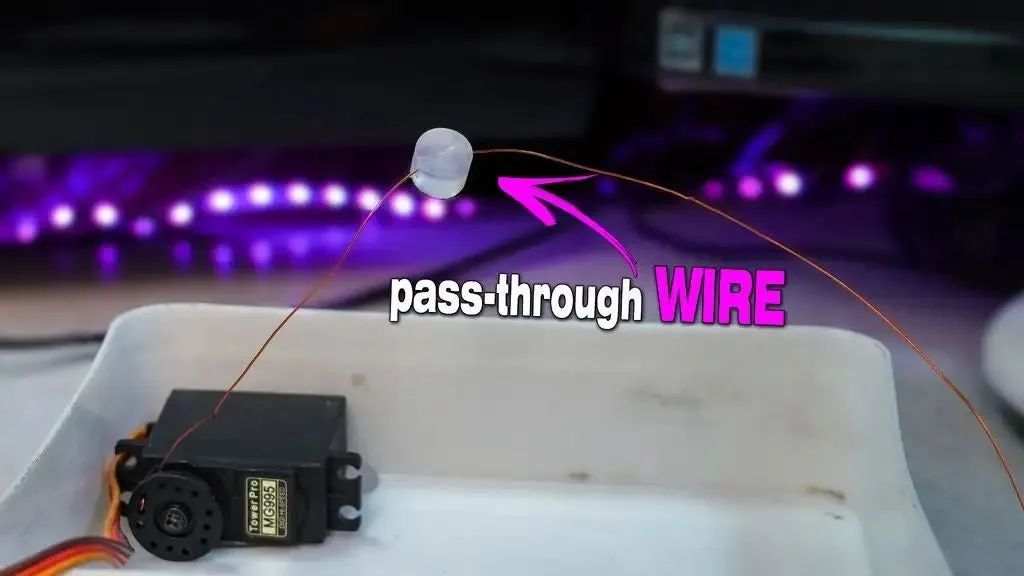

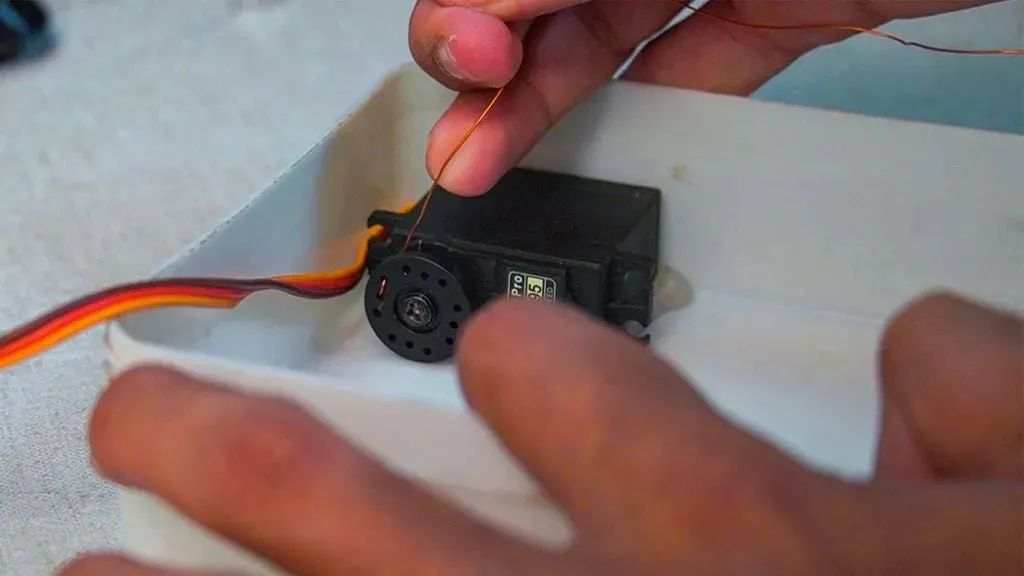

銅線與舵機連接

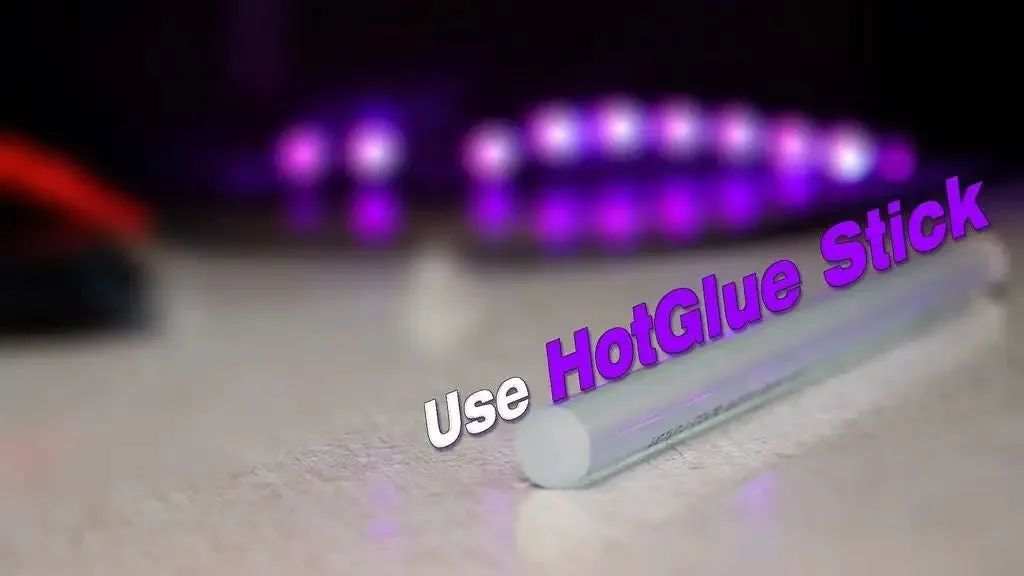

利用膠棒增加接觸面

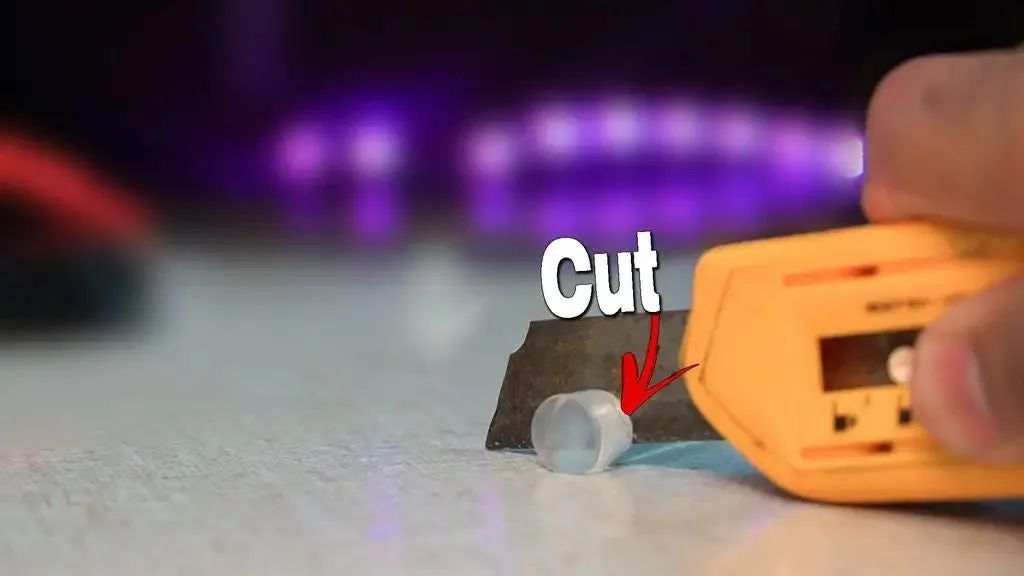

使用膠棒

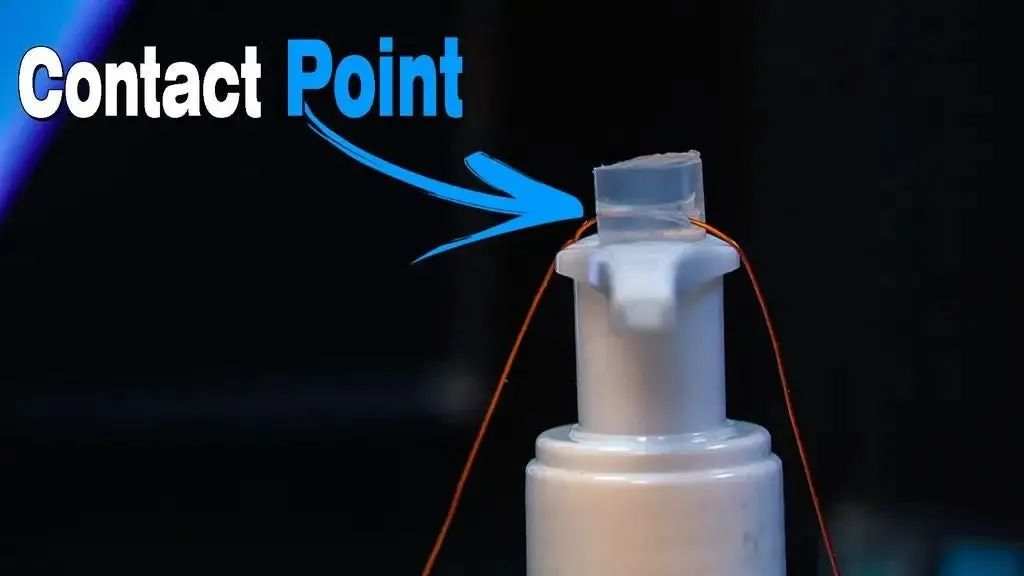

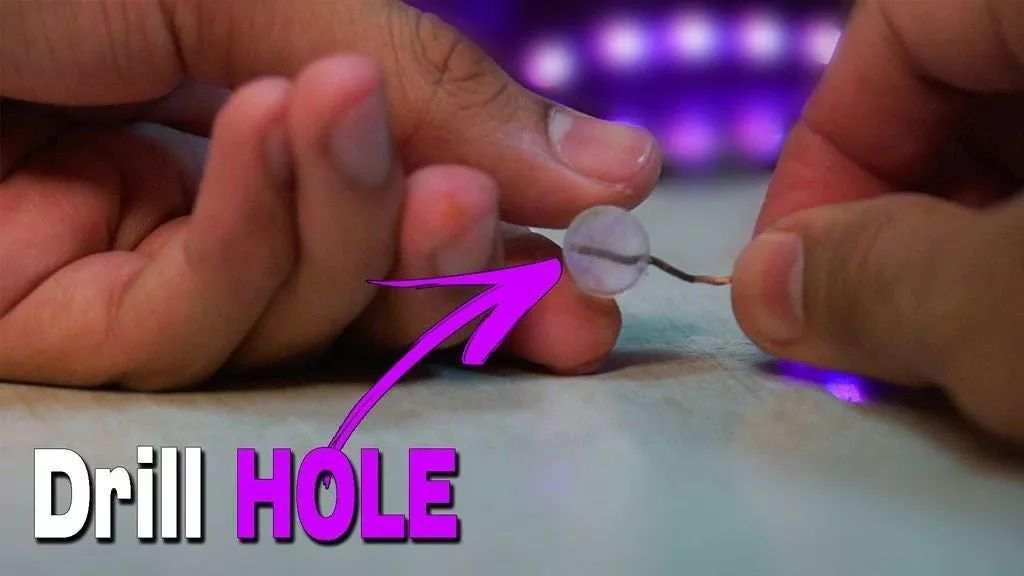

切一段2cm長的膠棒，把銅線穿過膠棒,，增大按壓的接觸面積。

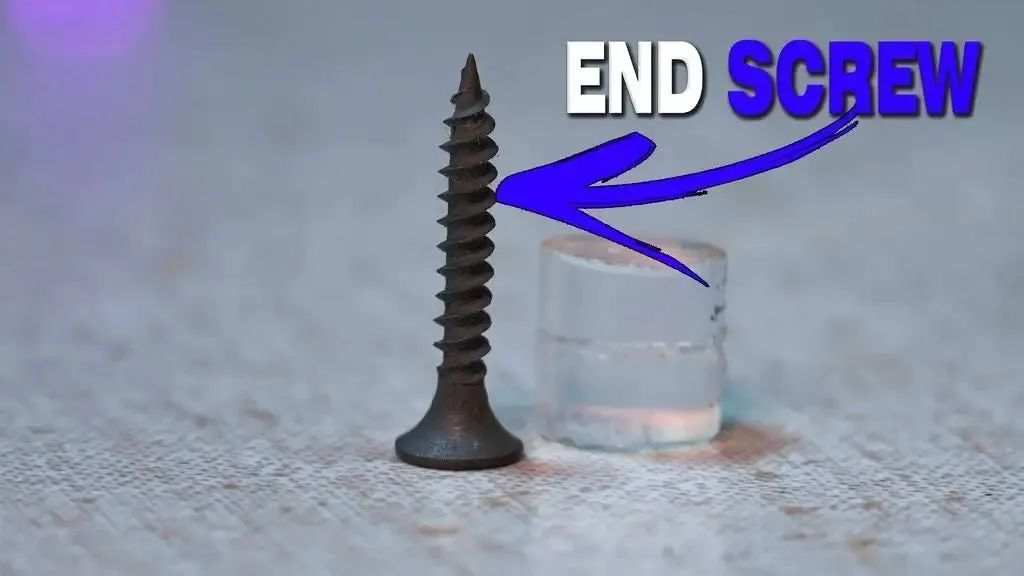

螺絲固定

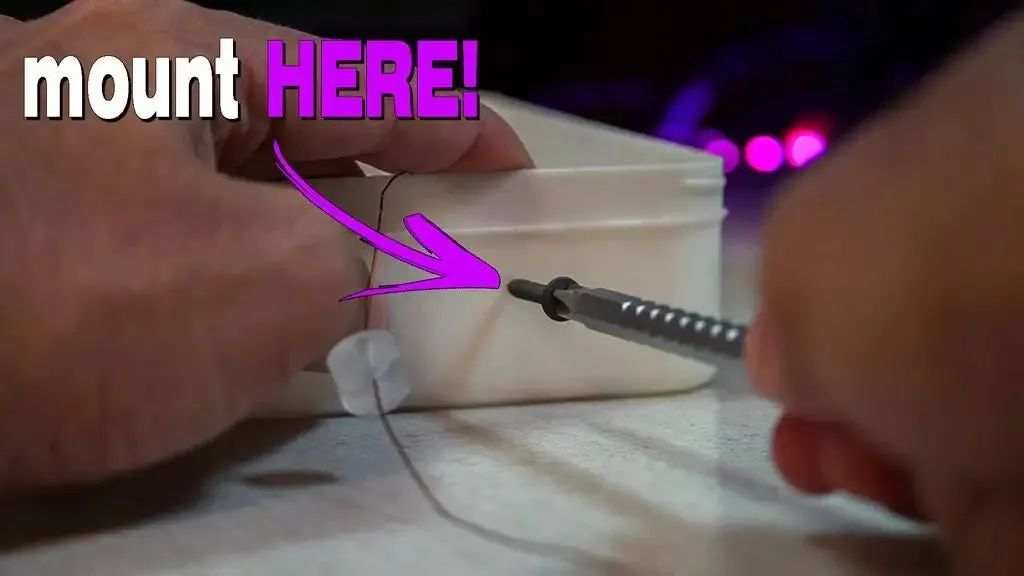

把螺絲安裝在塑料盒的另外一側,，放上洗手液的瓶子,，將銅線連到螺絲上，根據情況調整松緊程度,。

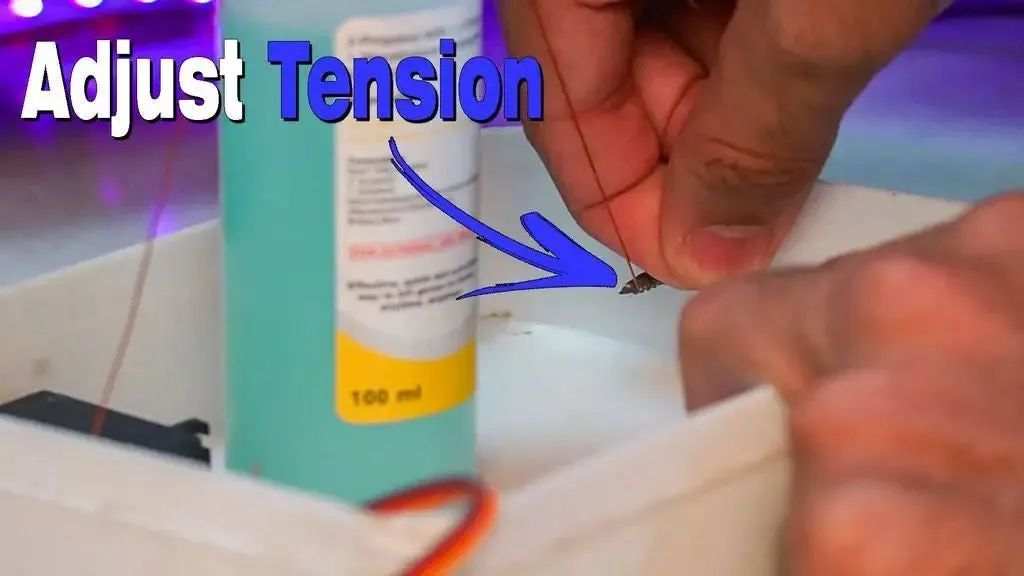

調整松緊程度

代碼上傳

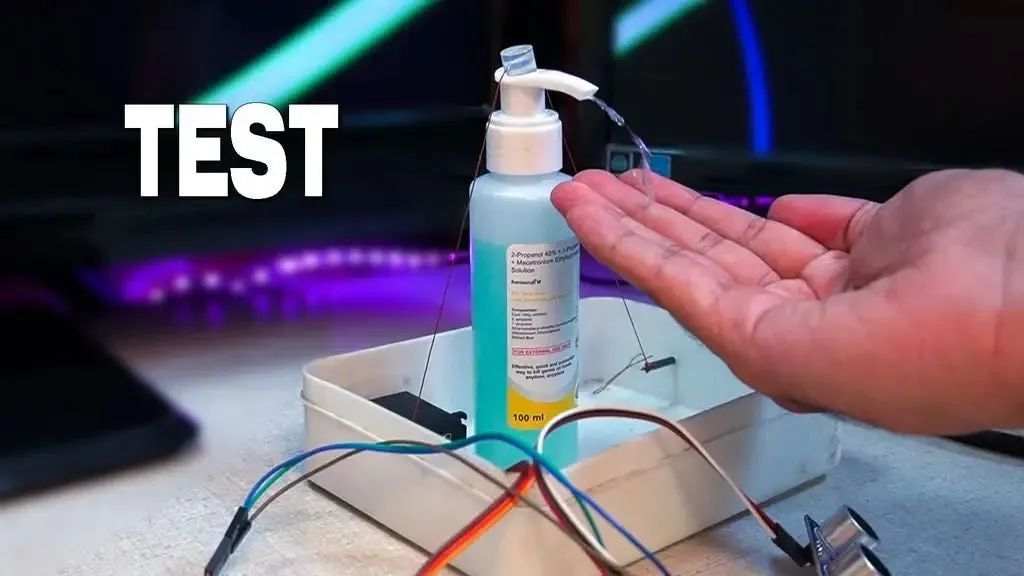

測試

代碼上傳好之后,，先來測試一下實際效果。

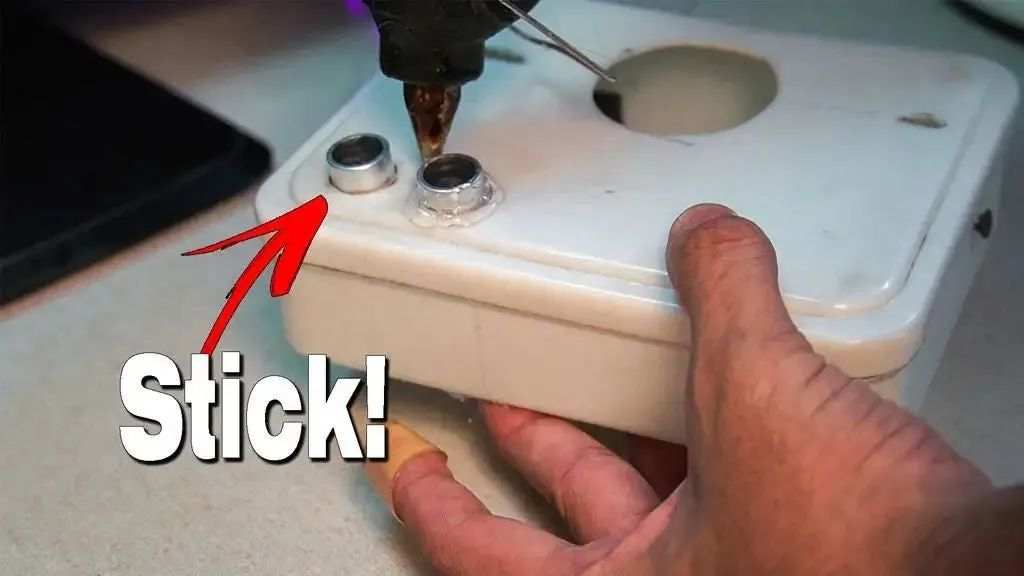

組裝

調試完畢后,，我們來把蓋子組裝起來,。

可以參考下面的步驟：

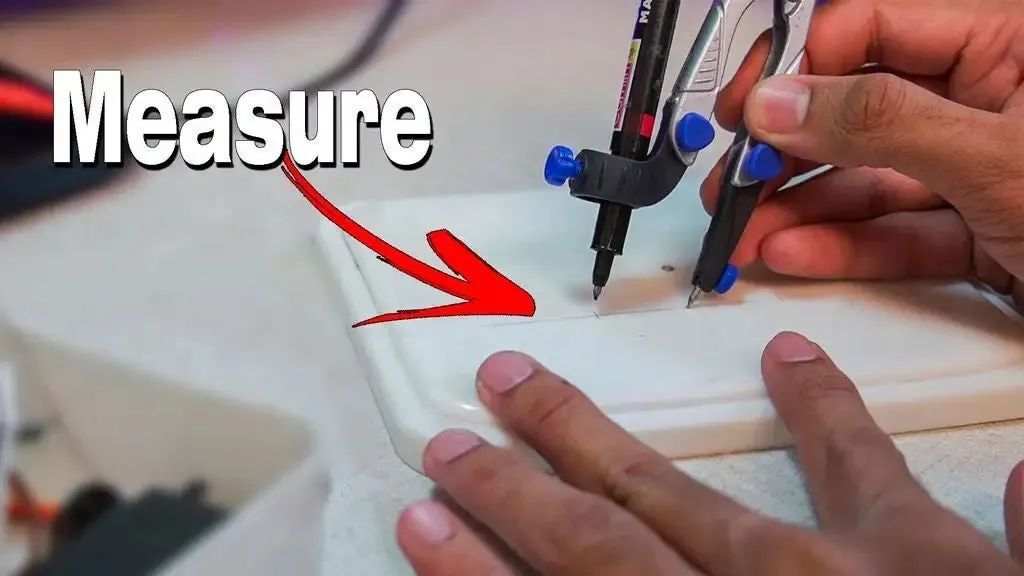

1、測量超聲波傳感器的尺寸和瓶子的尺寸；

2,、給銅線預留一個孔,；

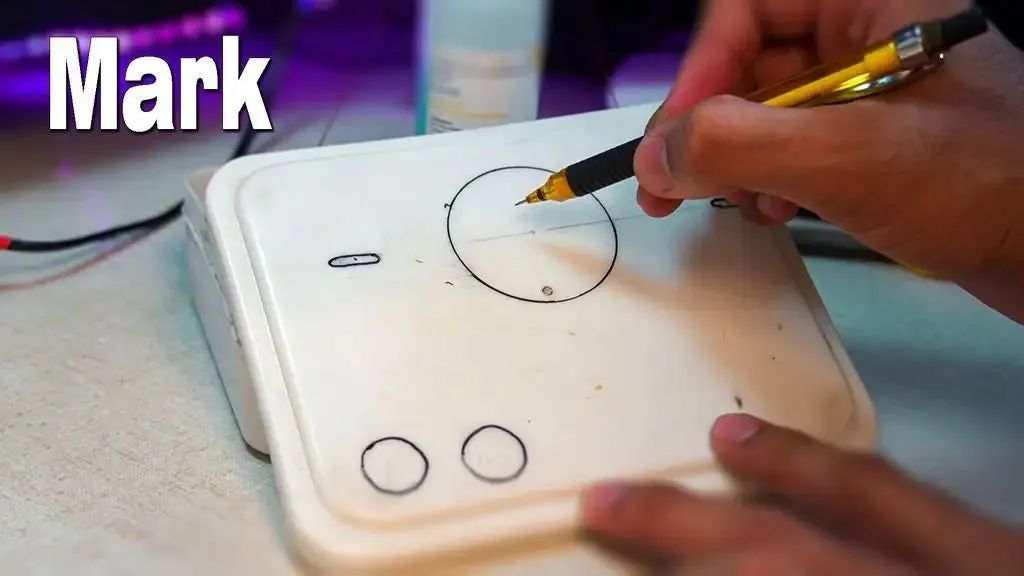

3、標記出所有的切割孔,；

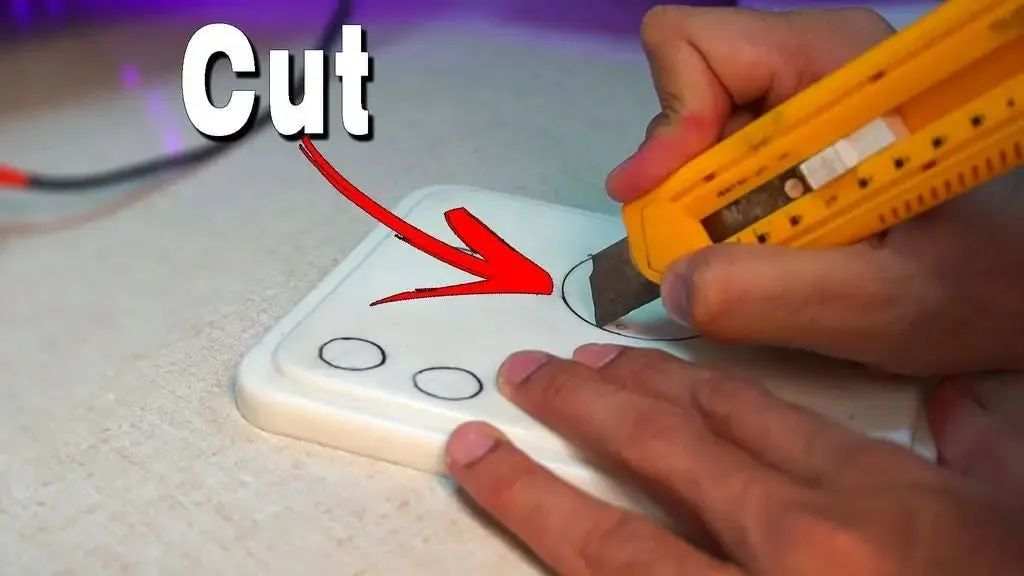

4,、用刀片或者鉆頭打孔；

5,、用熱熔膠修補,。

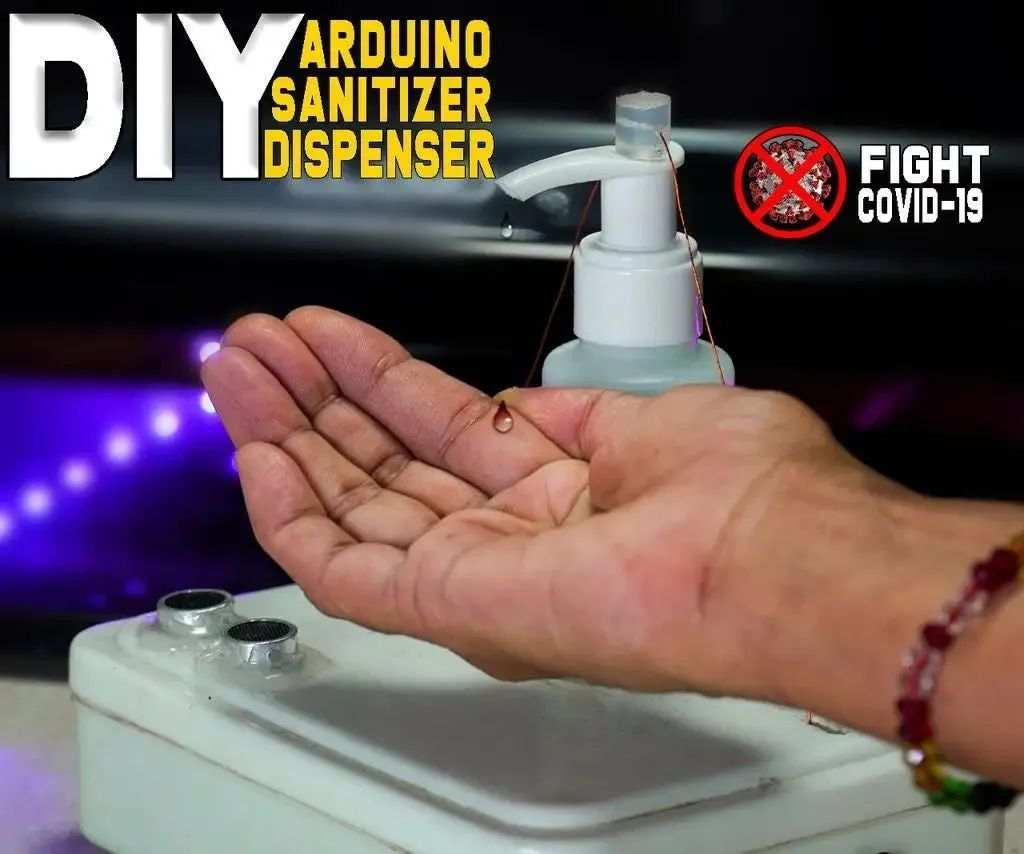

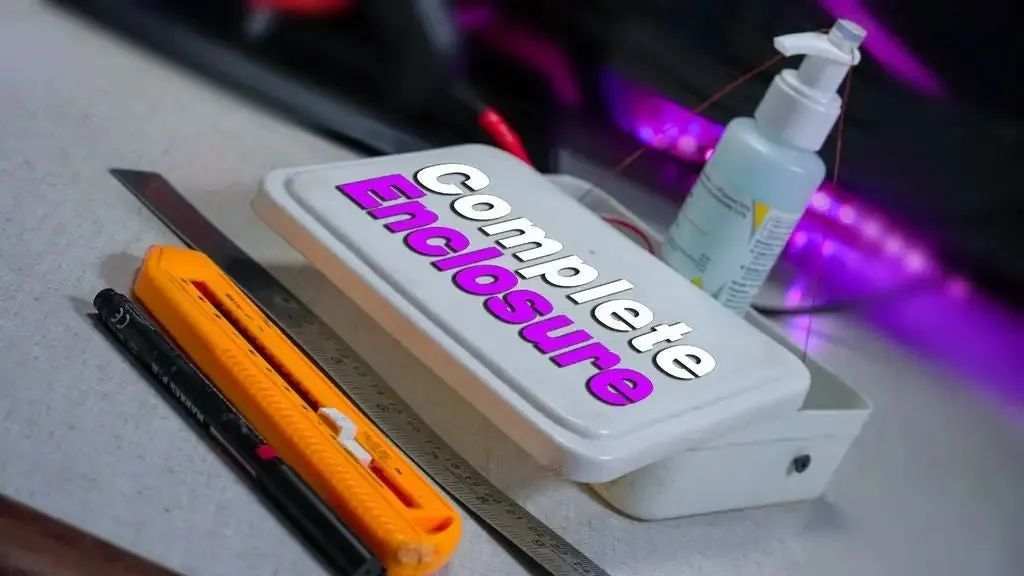

完工！

一個簡單的無接觸式洗手液輔助器已經完成,，整體效果還是不錯的,。

內容來源：instructables，由 DF創客社區 整理發布

原文地址：https://www.instructables.com/id/DIY-Hand-Sanitizer-Dispenser-Using-Arduino/
